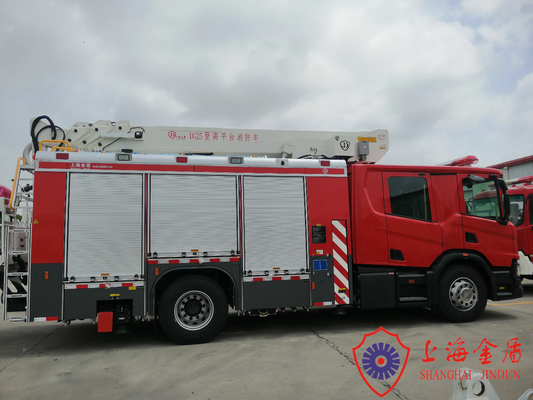

Truk pemadam kebakaran tangga udara DG25 menggunakan truk pemadam kebakaran SCANIA, penggerak 4x2.Kabin dua baris dengan 6 kursi kru.Itu dilengkapi dengan boom baja berkekuatan tinggi HG70 dan pompa pemadam kebakaran impor dan pemantau kebakaran.Laju aliran boom adalah 60L / s, rentang semprotan pertempuran pertempuran lebih dari 60 meter.Kendaraan itu terutama digunakan untuk pemadaman kebakaran dan penyelamatan kebakaran untuk bangunan tinggi dan pabrik.
Parameter utama dan konfigurasi
1, kendaraan
1.1 dimensi: 9700x2480x3650 mm
1,2 beban penuh memungkinkan massa total: 18000 kg
1,3 berat kotor: 16800 kg
1.4 jumlah penumpang (termasuk pengemudi) : 6 orang
Daya maksimum 1,5 : 213/290 kw/hp
2, sasis
2.1 pabrikan: Scania
2.2 bentuk penggerak: 4X2
2.3 kabin: kabin baris ganda
Jarak sumbu roda 2,4 : 4425 mm
Berat bersih sasis 2,5: 5818 kg
2.6 beban maksimum yang diijinkan: 12185 kg
3. Mesin
Mesin | 6 silinder Mesin diesel turbocharged garis lurus dengan injeksi common rail yang dikontrol secara elektronik | |
Model | MAN D0836LFLAL | |
Maks.kekuasaan | 213Kw/ 2300r/mnt | |
Maks.torsi | 1150N.M/1200~1750rpm | |
Gearbox | ZF/9S-1310 OD | |
PTO PTO kedua |
ZF 109/10b ZF NL/4C |
4. Boom
Ledakan | Rangka boom terdiri dari boom utama + boom teleskopik empat bagian + boom kecil, menggunakan las baja berkekuatan tinggi HG70 | |
Sudut kerja boom gabungan | -10°~80° | |
Sudut kerja boom teleskopik | 0°~30° | |
Sudut kerja boom kecil | 0°~90° | |
Sudut rotasi boom | 360 ° terus menerus |
5. Pompa
Pompa | aliran dinilai | 60L/dtk@1,03Mpa |
Waktu pengoperasian ledakan | ≤120 detik | |
Waktu operasi cadik | ≤30 detik | |
Tekanan sistem hidrolik | 21MPa | |
Maks.kecepatan udara | 12,5 m/dtk | |
Rentang cadik | 4200/4900~5130mm |
6.Pemantau kebakaran
Model | Monitor kebakaran remote control Topan 35 |
Pabrikan | TFT AS |
Mengalir | 3000L/mnt |
Tekanan | ≤0.7MPa |
Jangkauan | air≥60m |
Sudut lemparan | -45°~ +90° |
Sudut level | ±185° |
7. Peralatan & Suku Cadang
Tidak | nama dan model | satuan | jumlah | Catatan |
1 | o dering 14×2.65G | buah | 6 | GB/T3452.1-1992 |
2 | cincin 11.2×2.65G | buah | 4 | GB/T3452.1 |
3 | cincin 22.4×2.65G | buah | 4 | GB/T3452.1 |
4 | cincin 71×3.55G | buah | 1 | GB/T3452.1 |
5 | dering 118×5.3G | buah | 1 | GB/T3452.1 |
6 | cincin 150×3.55G | buah | 1 | GB/T3452.1 |
7 | cincin 140×5.3G | buah | 3 | GB/T3452.1 |
8 | dering 128×5.3G | buah | 1 | GB/T3452.1 |
9 | memeriksa saklar SZL-WL-A | buah | 1 | |
10 | sakelar perjalanan SZL-WL-B | buah | 1 | |
11 | sakelar perjalanan SZL-WL-E | Buah | 1 | |
12 | sekering tabung 5×20 | Buah | 10 | 10A |
13 | sekering tabung 5×20 | buah | 20 | 20A |
